DO KP1402ASS

KP1402ASSGA to analogowy sygnał ściemniania 0-10 V do cyfrowego układu sygnałowego PWM. Układ może wykrywać różne sygnały wejściowe ściemniania (w tym sygnały ściemniania napięcia 0/1-10 V, 10-0/1 V, 0/1-5 V, 5-0/1 V, sygnały PWM z cyklem pracy 0-100% i prostą rezystancję sygnały przyciemniania) i konwertują sygnały wejściowe na odpowiednie sygnały PWM cyklu pracy, aby dostosować prąd wyjściowy sterownika LED.

Wyślij zapytanie

Opis produktu

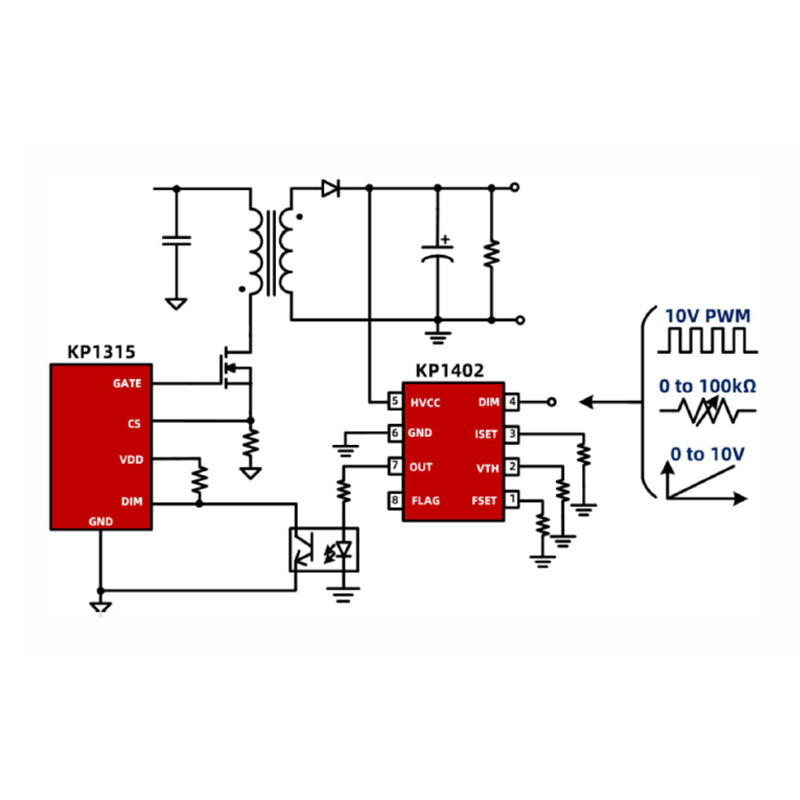

Izolowany układ ściemniający PWM z liniowym ściemnianiem 0-10 V

KP1402ASSGA to bardzo dokładny i w pełni skonfigurowany konwerter sygnału ściemniacza. Układ może wykrywać różne sygnały wejściowe ściemniania (w tym sygnały ściemniania napięciowego 0/1-10 V, 10-0/1 V, 0/1-5 V, 5-0/1 V, sygnały PWM o cyklu pracy 0-100% i proste ściemnianie rezystancji sygnały) i konwertują sygnał wejściowy na odpowiedni sygnał PWM cyklu pracy. Służy do regulacji prądu wyjściowego sterownika LED.

KP1402ASSGA posiada wiele elastycznych funkcji konfiguracyjnych za pośrednictwem zewnętrznego rezystora, w tym możliwość ustawienia częstotliwości wyjściowej, ustawienia innego prądu detekcji sygnału wejściowego, odpowiedniego napięcia sygnału ściemniania wejścia lub współczynnika wypełnienia, gdy DIM OFF, minimalne obciążenie wyjściowe można ustawić cykl i miejsce zacisku ściemniania. Odwracalne ściemnianie logiczne można ustawić na 0-5/10 V i ściemnianie PWM.

KP1402ASSGA zapewnia bardzo szerokie napięcie robocze od 12 V do 100 V, dzięki czemu obwód zasilania chipa jest znacznie prostszy. KP1402A jest również wyposażony w zabezpieczenie przed przegrzaniem, które zatrzymuje wyjściowe sygnały przyciemniania, gdy temperatura jest zbyt wysoka, aby poprawić niezawodność systemu.
